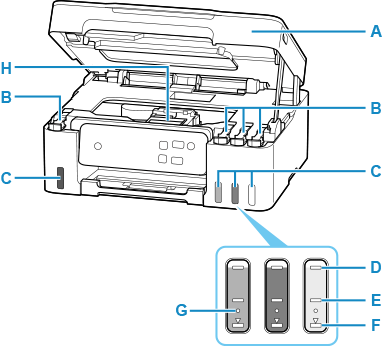

Hình chiếu trong
- A: Bộ quét / Nắp
- Quét bản gốc. Mở để nạp lại đầy bình mực và lấy giấy kẹt ra.
- B: Nắp bình
- Mở để nạp lại đầy bình mực.
- C: Bình mực
-
Bình mực đen ở bên trái và bình mực màu (lục lam, đỏ tươi và vàng) ở bên phải.
Nếu có bình mực sắp hết mực, nạp lại đầy bình.
- D: Đường giới hạn trên
- Biểu thị lượng mực tối đa.
- E: Đường giữa
- Biểu thị vị trí ở giữa Đường giới hạn trên và Đường giới hạn dưới.
- F: Đường giới hạn dưới
- Biểu thị lượng mực tối thiểu để in. Nạp lại bình mực trước khi lượng mực nằm dưới đường này.
- G: Chấm đơn
- Biểu thị lượng mực yêu cầu khi thay mực trong đầu in.
- H: Khay chứa đầu in
- Đầu in được lắp trước.
